Насосы винтовые типа КМХ
и агрегаты насосные винтовые типа КМХ на их основе
Посмотреть продкцию
Оставить заявку

Область применения насосов


Агрегаты насосные винтовые предназначены для перекачивания жидкостей обладающих как хорошей текучестью, так и жидкостей высокой вязкости, жидкостей с наличием газовых пробок, жидкостей с наличием в них твердых (абразивных) включений, неоднородных сред с наличием вышеперечисленных состояний жидкости и включений.
Охрана окружающей среды
Перекачка загрязненных сточных вод, обезвоженных остатков, измельченных отходов производства сельхозперерабатывающих и пищевых предприятий, отходов жизнедеятельности птицеводческих и животноводческих предприятий, дозирование растворов и т.д.
Целлюлозно-бумажная промышленность
Перекачка минеральных растворов (каолин, тальк, бентонит, карбонат кальция, диоксид титана), связующих материалов (крахмал, казеин, АКД, ПВС, КМЦ, латекс), добавок (удерживающие агенты, диспергаторы, оптические отбеливатели)
Горнорудная промышленность
Перекачка минеральных растворов, полимеров, суспензий, цементных и строительных растворов, красителей, взвешенных осадков
Нефтедобыча и нефтепреработка
Перекачка высоковязкой и загрязненной нефти и водонефтяной смеси, перекачка нефтегазовой смеси с содержанием газа до 80%, утилизация нефтяных отходов. Утилизация отходов нефтепереработки, перекачка высоковязкой нефти, дозирование растворов
Пищевая промышленность
Измельченных отходов производства сельхозперерабатывающих и пищевых предприятий, отходов жизнедеятельности птицеводческих и животноводческих предприятий, дозирование растворов и т.д.
Возобновляемая энергия
Биогазовые установки, системы орошения, дозирование вспомогательных веществ, дозирование реагентов и тд.
Получить консультацию

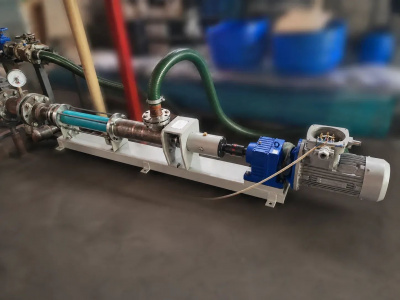

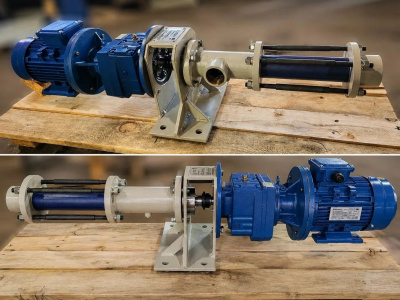

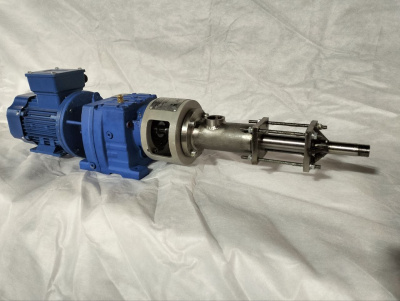

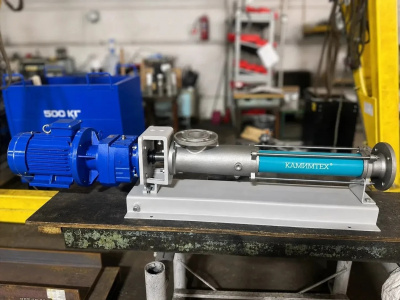

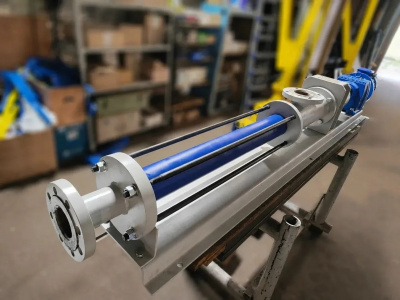

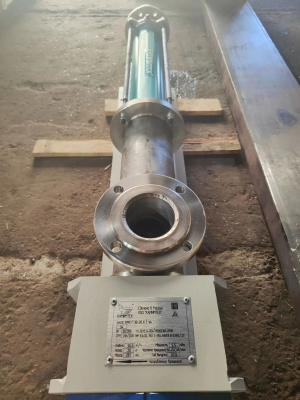

Винтовые насосы
горизонтального расположения

Область применения



Область применения:

  • системы поддержания пластового давления;
  • cистемы законтурного или внутриконтурного заводнения    нефтяных пластов;
  • cистемы утилизации пластовой воды на нефтяных месторождениях;
  • системы подачи хлор-кальцевых растворов
  • в качестве повысительных (дожимных) установок с давлением на входе до 21МПа
Назначение горизонтальных винтовых насосов:

Насосы КМХ и агрегаты на их основе предназначены для закачки в нефтеносные пласты пресных и нефтепромысловых вод, в том числе сероводородосодержащих, с целью поддержания внутрипластового давления при добыче нефти.
Стандартные комплектации
Условное обозначение винтовых насосов марки КМХ:


  1 - Марка

2 - Горизонтальный (Г), Вертикальный (В)

3 - Производительность в м3/час

4 - Напор в метрах

5 - Коррозионностойкое исполнение (К), Общепромышленное исполнение (О)

6 - Сальниковое уплотнение вала (С), Одинарное торцевое уплотнение (Т), Двойное торцевое уплотнение (2Т)

7 - Бункер на приеме насоса со шнековым питателем (Б Длина х Ширина в мм)

8 - УХЛ - климатическое исполнение, категория размещения при эксплуатации


Модель Напор, м. Расход, м3/час Мощность электродвигателя, в кВт Масса, в кг
КМХ Г 1,0-60 60 1 0,55 45
КМХ Г 2,0-60
 60
 2 1.1 72
КМХ Г 4,5-60
 60
 4.5 3 250
КМХ Г 8,5-60
 60
 8.5 5.5 450
КМХ Г 17,5-60
 60
 17.5 11 800
КМХ Г 25-60
 60
 25 11 1200
КМХ Г 39-60
 60
 39 15 1300
КМХ Г 56-60
 60
 56 18.5 1400
КМХ Г 100-60
 60
 100 30 1700
КМХ Г 40-80
 80 40 18.5 1300
КМХ Г 1,0-120
 120 1 1.1 68
КМХ Г 2,0-120
 120
 2 1.25 84
КМХ Г 4-120
 120
 4 5.5 800
КМХ Г 8-120
 120
 8 7.5 1100
КМХ Г 10,5-120
 120
 10.5 11 900
КМХ Г 15-120
 120
 15 11 1250
КМХ Г 24-120
 120
 24 18.5 1800
КМХ Г 50-120
 120
 50 30 1900
КМХ Г 40-180
 180 40 37 2600
КМХ Г 42-200
 200 42 45 2700
КМХ Г 1,0-240
 240 1 2.2 95
КМХ Г 2,0-240
 240
 2 2.4 140
КМХ Г 6,5-240
 240
 6.5 11 1400
КМХ Г 11,5-240
 240
 11.5 18.5 1600
КМХ Г 17-240
 240
 17 30 1900
КМХ Г 38-240
 240
 38 55 2400
КМХ Г 100-360
 360 100 160 6300
КМХ Г 2,5-480
 480 2.5 11 480
КМХ Г 6,5-480
 480
 6.5 18.5 1900
КМХ Г 12-480 480
 12 45 2500
Характеристики

Характеристики:


Производительность,
м3/час
 Максимальное дифференциальное
 давление, атм 		 Потребляемая мощность, кВт
Характеристики min - max 0.01-400 6, 12, 18 ,24, 36, 48 0.1 - 90.0

В таблице указана наиболее востребованная часть оборудования выпускаемая ООО "КАМИМТЕХ". В распоряжении компании имеется более 120 моделей винтовых пар с различными геометрическим размерами, производительностью и дифференциальным давлением позволяющих предложить

Покупателю насосы производительностью от 10 литров в час до 400,0 м³/ч, давлением от 0,6МПа (6 атм) до 4,8 МПа (48 атм) и выше. Для более подробного подбора оборудования предлагаем ниже заполнить опросный лист и направить наш адрес.
Комплект поставки
Комплект поставки:

***
Индивидуальное решение

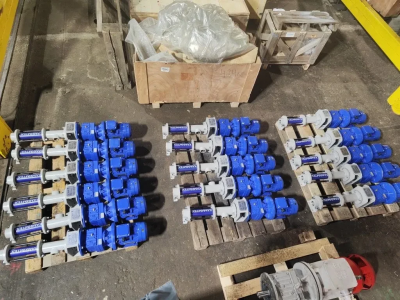

Полупогружные винтовые насосы

Область применения
Область применения:
  • производства подготовки нефти и нефтепереработка;
  • перекачка сжиженного газа и газового конденсата;
  • нефтедобыча, системы ППД;
  • cистемы утилизации пластовой воды на нефтяных месторождениях;
  • системы подачи питательной воды в котельных станциях.
  • дренажные насосы


Назначение:

Насосы типа КМХ и агрегаты электронасосные на их основе предназначены для перекачки нейтральных, агрессивных, токсичных, взрывоопасных и пожароопасных жидкостей.
Стандартные комплектации
Условное обозначение винтовых насосов марки КМХ:


1 - Марка

2 - Горизонтальный (Г), Вертикальный (В)

3 - Производительность в м3/час

4 - Напор в метрах

5 - Коррозионностойкое исполнение (К), Общепромышленное исполнение (О)

6 - Сальниковое уплотнение вала (С), Одинарное торцевое уплотнение (Т), Двойное торцевое уплотнение (2Т)

7 - Бункер на приеме насоса со шнековым питателем (Б Длина х Ширина в мм)

8 - УХЛ - климатическое исполнение, категория размещения при эксплуатации



Модель насоса

Номер исполнения насоса ННВП
в соответствии с техническими парамертами
ЕТТ №П1-01.04. М-0080

Производительность,
м³/час

Дифференциальное давление,
min/nom/max, в атм

Потребляемая мощность
привода в номинальном режиме, в кВт

КМХ В 3-32

1

3,0

1,0/3,2/6,0

0,58

КМХ В 3-40

2

3,0

1,0/4,0/6,0

0,7

КМХ В 3-60

3

3,0

1,0/6,0/6,0

0,95

КМХ В 3,5-40

4

3,5

1,0/4,0/6,0

0,8

КМХ В 3,5-80

5

3,5

1,0/3,5/12,0

1,7

КМХ В 6,3-12,5

6

6,3

1,0/1,25/6,0

0,8

КМХ В 6,3-32

7

6,3

1,0/3,2/6,0

1,2

КМХ В 6,3-40

8

6,3

1,0/4,0/6,0

1,4

КМХ В 6,3-50

9

6,3

1,0/5,0/6,0

1,8

КМХ В 6,3-60

10

6,3

1,0/6,0/6,0

1,9

КМХ В 6,3-80

11

6,3

1,0/8,0/12,0

2,3

КМХ В 6,3-120

12

6,3

1,0/12,0/12,0

3,75

КМХ В 12,5-12,5

13

12,5

1,0/1,25,0/6,0

1,5

КМХ В 12,5-20

14

12,5

1,0/2,0/6,0

1,75

КМХ В 12,5-32

15

12,5

1,0/3,2/6,0

2,0

КМХ В 12,5-40

16

12,5

1,0/4,0/6,0

2,5

КМХ В 12,5-50

17

12,5

1,0/5,0/6,0

3,25

КМХ В 12,5-60

18

12,5

1,0/6,0/6,0

3,75

КМХ В 12,5-80

19

12,5

1,0/8,0/12,0

5,1

КМХ В 12,5-100

20

12,5

1,0/10,0/12,0

6,5

КМХ В 12,5-120

21

12,5

1,0/12,0/12,0

7,5

КМХ В 12,5-150

22

12,5

1,0/15,0/18,0

14,0

КМХ В 12,5-200

23

12,5

1,0/20,0/24,0

15,0

КМХ В 12,5-250

24

12,5

1,0/25,0/30,0

26,0

КМХ В 12,5-300

25

12,5

1,0/30,0/30,0

26,0

КМХ В 12,5-350

26

12,5

1,0/35,0/36,0

28,0

КМХ В 20-60

27

20,0

1,0/6,0/6,0

5,8

КМХ В 20-80

28

20,0

1,0/8,0/12,0

7,5

КМХ В 20-100

29

20,0

1,0/12,0/12,0

10,5

КМХ В 20-150

30

20,0

1,0/15,0/18,0

16,0

КМХ В 25-12,5

31

25,0

1,0/1,25/6,0

16,0

КМХ В 25-20

32

25,0

1,0/4,0/6,0

3,4

КМХ В 25-32

33

25,0

1,0/3,2/6,0

4,3

КМХ В 25-50

34

25,0

1,0/5,0/6,0

6,0

КМХ В 25-80

35

25,0

1,0/8,0/12,0

11,7

КМХ В 25-100

36

25,0

1,0/10,0/12,0

12,0

КМХ В 25-120

37

25,0

1,0/12,0/12,0

15,0

КМХ В 25-150

38

25,0

1,0/15,0/18,0

19,0

КМХ В 25-200

39

25,0

1,0/20,0/24,0

25,0

КМХ В 25-250

40

25,0

1,0/25,0/30,0

28,00

КМХ В 25-300

41

25,0

1,0/30,0/30,0

34,0

КМХ В 25-350

42

25,0

1,0/35,0/36,0

42,0

КМХ В 30-80

43

30,0

1,0/8,0/12,0

13,0

КМХ В 40-30

44

40,0

1,0/3,0/6,0

6,5

КМХ В 40-60

45

40,0

1,0/6,0/6,0

12,0

КМХ В 50-50

46

50,0

1,0/5,0/6,0

12,0

КМХ В 50-80

47

50,0

1,0/8,0/12,0

20,0

КМХ В 50-100

48

50,0

1,0/10,0/12,0

24,0

КМХ В 50-120

49

50,0

1,0/12,0/12,0

28,0

КМХ В 50-150

50

50,0

1,0/15,0/18,0

34,0

КМХ В 50-200

51

50,0

1,0/4,0/6,0

40,0

КМХ В 50-250

52

50,0

1,0/20,0/24,0

47,0

КМХ В 50-300

53

50,0

1,0/30,0/30,0

56,0

КМХ В 50-350

54

50,0

1,0/35,0/36,0

72,0

КМХ В 50-450

55

50,0

1,0/45,0/48,0

110,0

КМХ В 80-40

56

80,0

1,0/4,0/6,0

17,5

КМХ В 80-80

57

80,0

1,0/8,0/12,0

34,0

КМХ В 100-12,5

58

100,0

1,0/1,25/6,0

12,0

КМХ В 100-32

59

100,0

1,0/3,2/6,0

18,0

КМХ В 100-50

60

100,0

1,0/5,0/6,0

18,0

КМХ В 100-60

61

100,0

1,0/6,0/6,0

20,0

КМХ В 150-50

62

150,0

1,0/5,0/6,0

35,0

КМХ В 200-32

63

200,0

1,0/3,2/6,0

28,0

КМХ В 200-50

64

200,0

1,0/5,0/6,0

45,0

Характеристики
Характеристики:
  Производительность,
м3/час  		Дифференциальное давление,
min/ nom/ max, в атм  		Потребляемая мощность привода в номинальном режиме, в кВТ

Характеристики min-max

 3,0 -200,0 1,0  /  1,25 - 45,0  /  6,0 - 48,0   0,58 - 110,0


                 Длина погружной части насосных агрегатов (от нижней плоскости опорной плиты до нижней плоскости приемного фильтра) может быть выполнена в следующих размерах: 2750, 3250, 3550, 3750, 3950, 4250, 4450, 4750, 5250, 5450, 6250, 6450 мм.

Насосные агрегаты поставляются смонтированными на опорную плиту DN 700. По требованию размер монтажной плиты может быть изменен на DN 600 или DN 800, либо на другой размер по согласованию.
Насосные агрегаты производятся в двух материальных исполнениях погружной части: из стали 09Г2С и 12Х18Н10Т, валы и ротор насоса для обоих материальных исполнений выполняется из стали 12Х18Н10.

                В зависимости от места эксплуатации насосные агрегаты могут быть укомплектованы: сальником, одинарным или двойным торцевым уплотнением; термосифонной системой с датчиком уровня жидкости; датчиками температуры, вибрации, давления; ответным фланцем с крепежом и прокладкой; комплектом ЗИП в соответствии с требованиями технического задания, распорным устройством для дополнительной фиксации насосного агрегата в емкости.
По типу электродвигателя исполнение может быть общепромышленное и взрывозащищённое, по климатическому исполнению У или УХЛ.
Комплект поставки
Комплект поставки:
Индивидуальное решение

Необходимо индивидуальное решение?
Подберем и рассчитаем насос для вашей задачи

Агрегаты насосные винтовые КМХ разрабатываются и производятся
на основе согласованного индивидуального технического задания Заказчика
