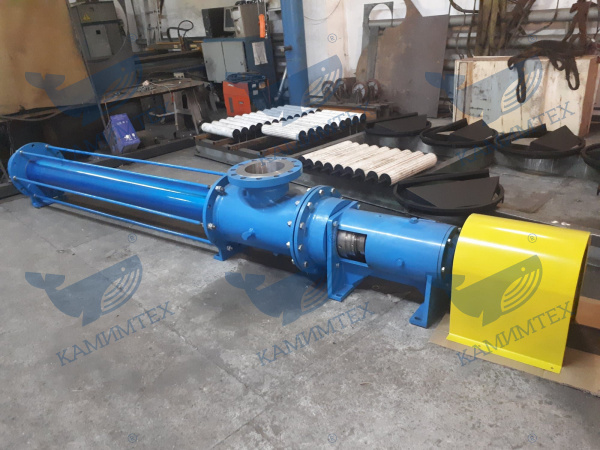

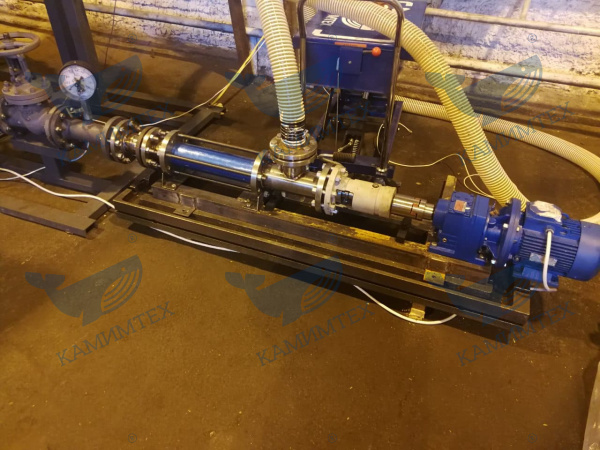

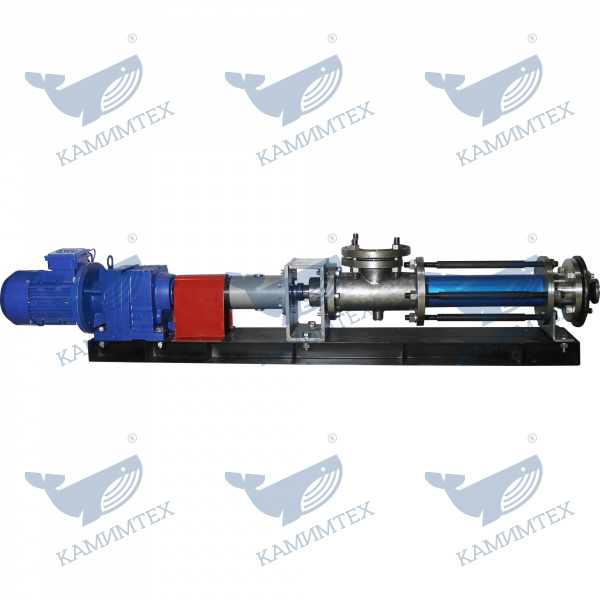

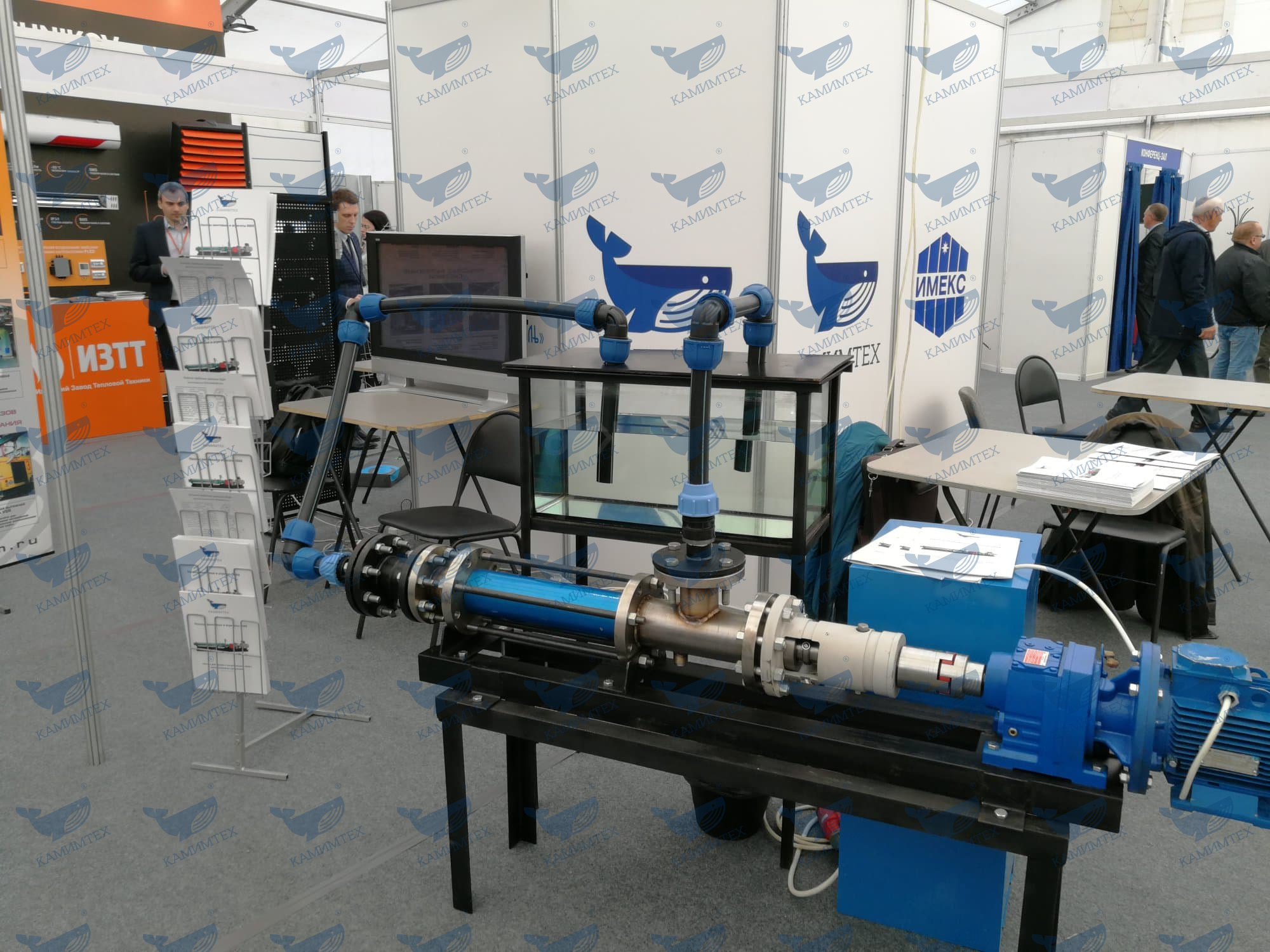

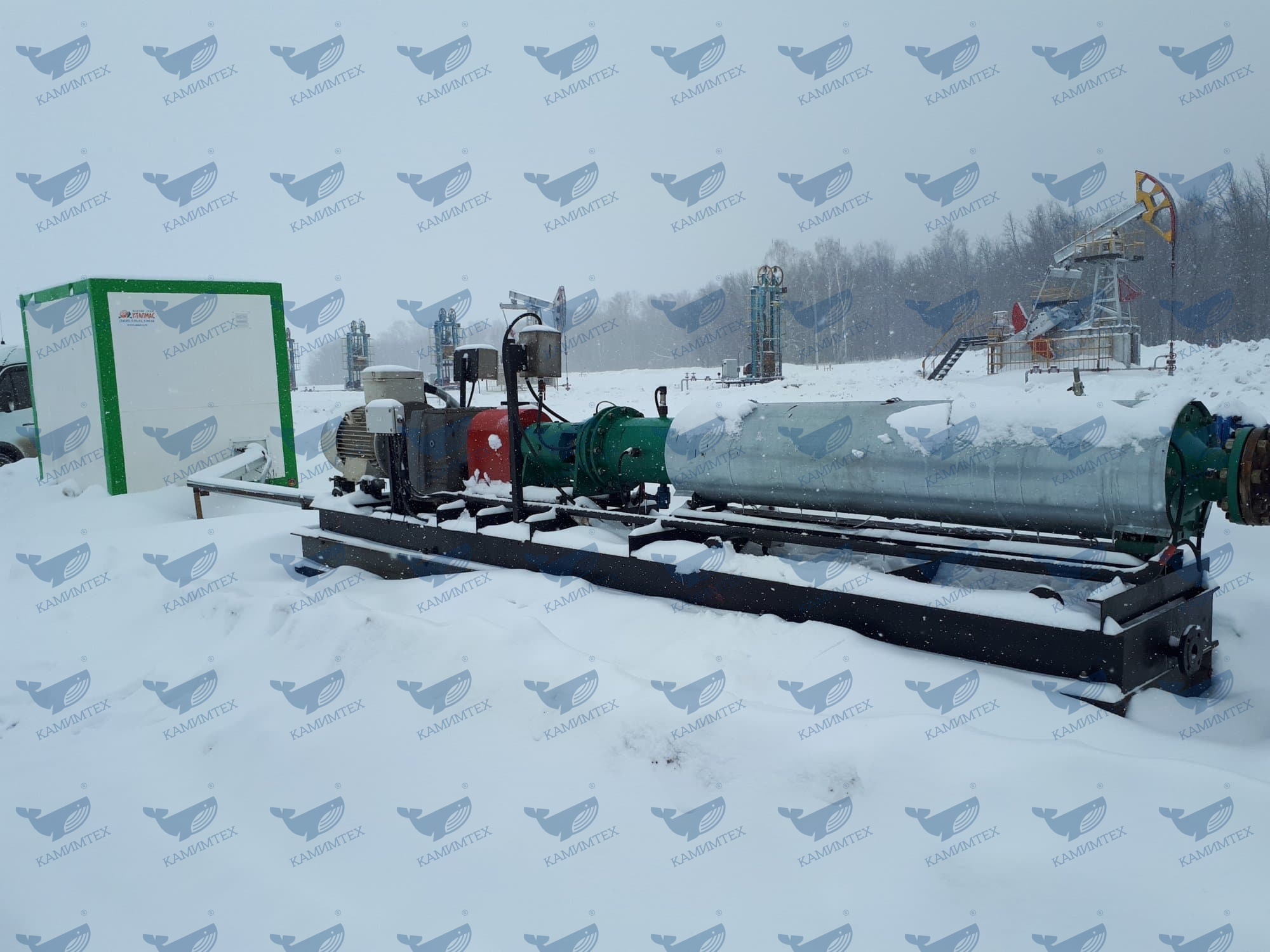

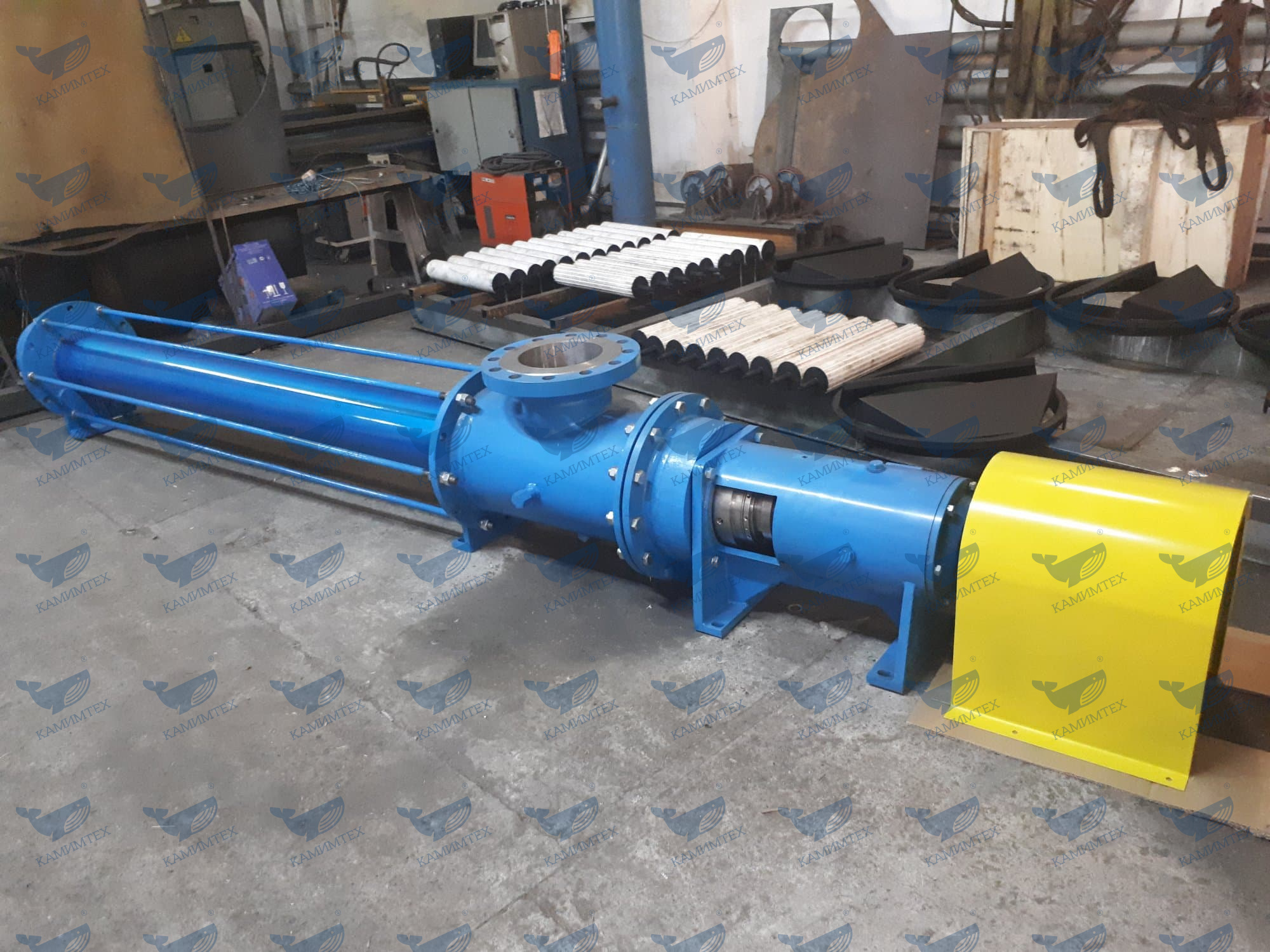

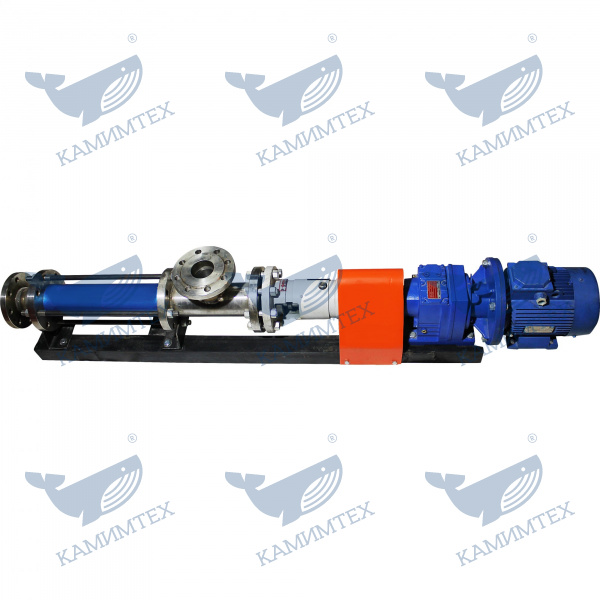

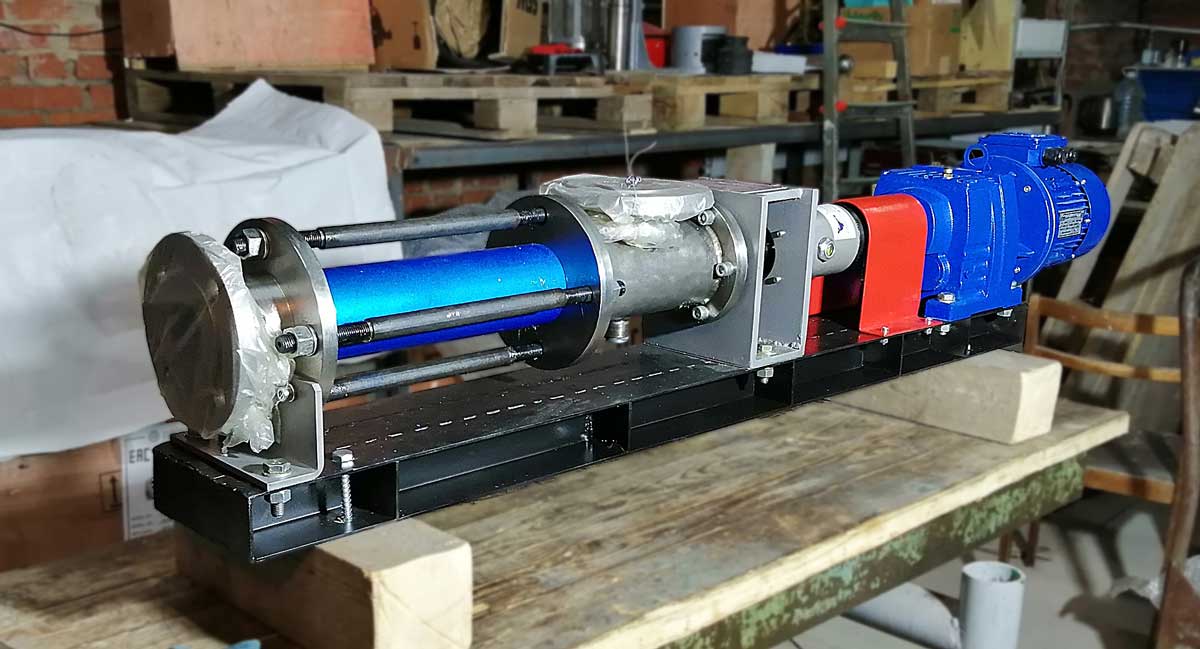

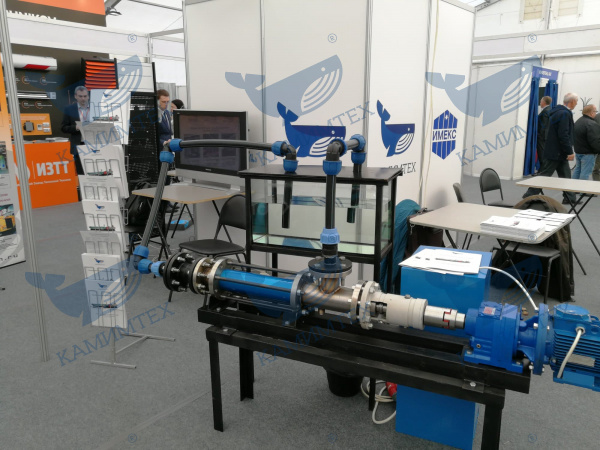

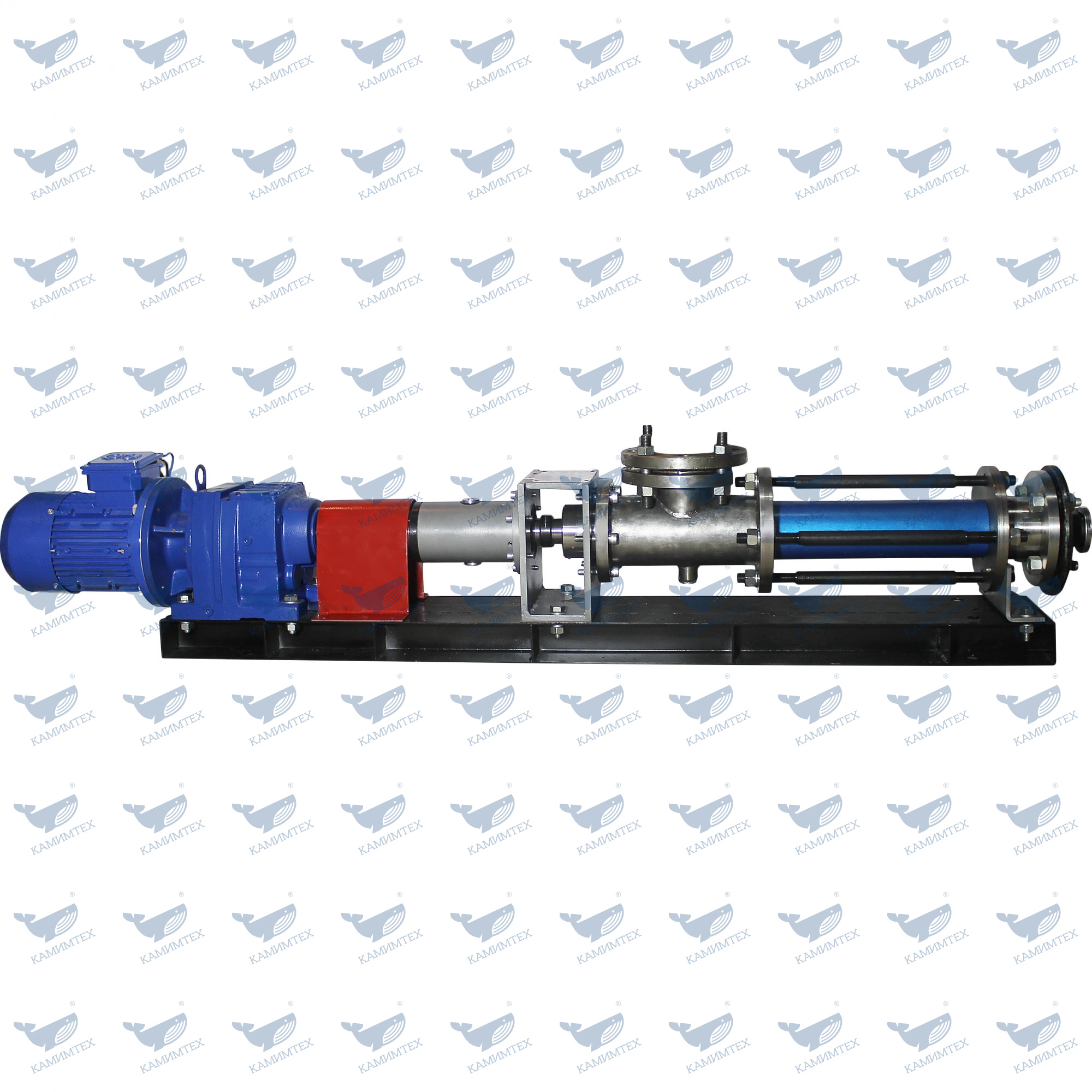

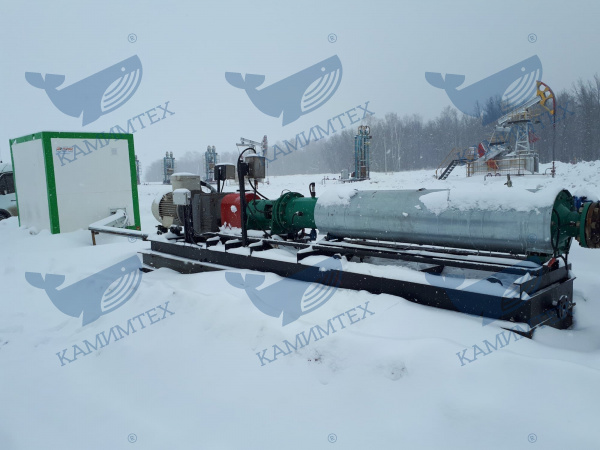

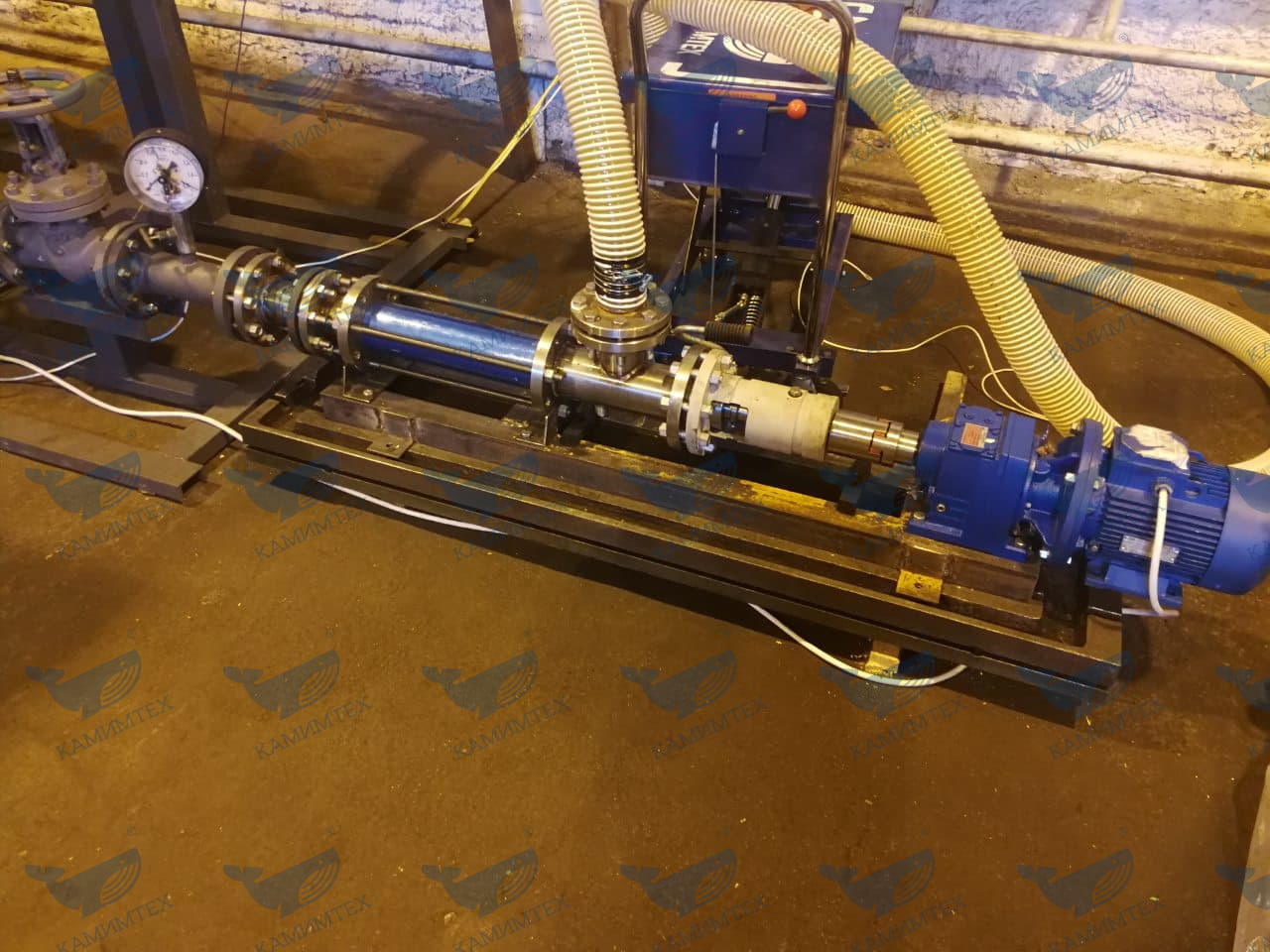

Агрегаты насосные винтовые КМХ могут быть установлены как в помещениях, так и на открытом воздухе.
В составе агрегата в качестве привода для насосов винтовых КМХ используются электродвигатели, также могут быть установлены двигатели внутреннего сгорания, пневмодвигатели и другие механизмы.

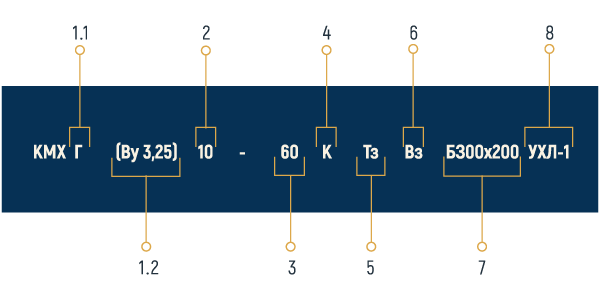

Условное обозначение винтовых насосов марки КМХ:
1.1 Расположение насоса: Г - горизонтальное;

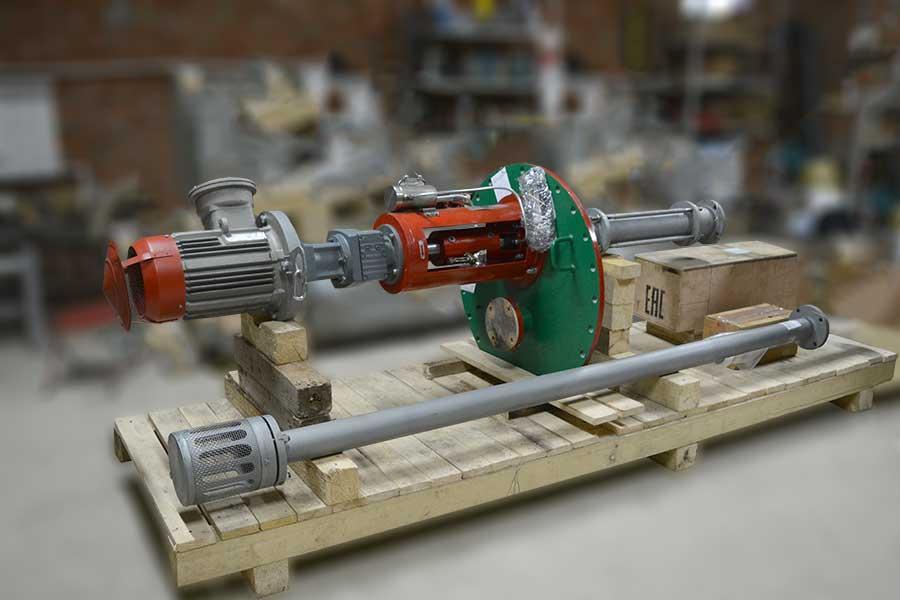

1.2 В - вертикальное; У - укороченный вариант.
Глубина погружения насоса от нижней плоскости опорного фланца до нижней точки насоса, м
2 Производительность в м3/час
3 Напор в метрах
4 Исполнение насоса: * К - коррозионностойкое; О - общепромышленное; Х - для холодного климата
5 Уплотнение вала: С - сальник; Т - торцевое одинарное; Тз - торцевое с камерой для смазки контактных колец и доп. манжетой; 2Т - торцевое двойное
6 **Вз - взрывозащищенное исполнение
7 Б - бункер на приеме насоса со шнековым питателем, 300х200 - длина и ширина бункера, мм
8 Климатическое исполнение и категория размещения насоса в соответствии с ГОСТ 15150-69
ПРИМЕЧАНИЕ:

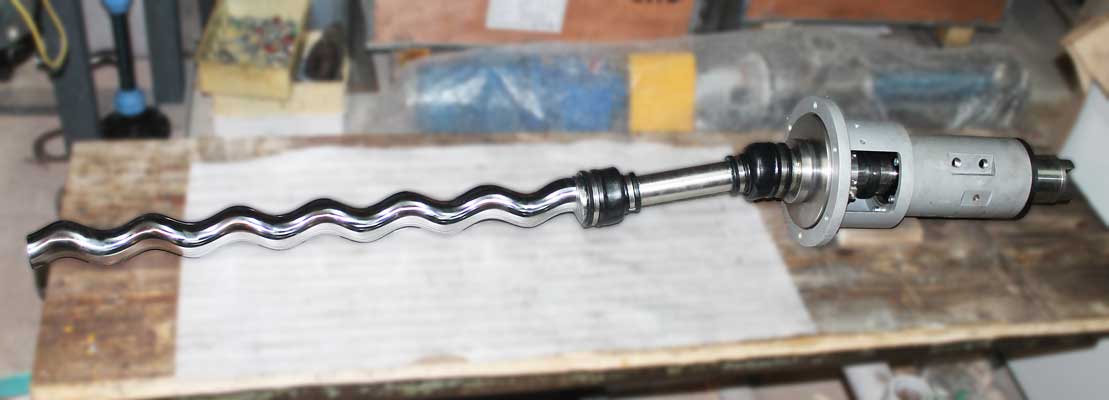

* К - Вал и ротор насоса изготавливаются из стали 08Х18Н10, приемный корпус и выкидной фланец из стали 12Х18Н10Т;
* О - Вал и ротор насоса изготавливаются из стали 08Х18Н10, приемный корпус и выкидной фланец из стали 20, 09Г2С;
* Х - Вал и ротор насоса изготавливаются из стали 08Х18Н10, приемный корпус и выкидной фланец из стали 09Г2С;
В зависимости от характеристик перекачиваемой среды на ротор может быть нанесено хромовое или высокопрочное покрытие поверхностного слоя.
** - Во взрывозащищенном исполнении агрегат комплектуется электродвигателем с классом взрывозащиты 1Exd II BT4.
В столбце «производительность» указаны рекомендуемые режимы эксплуатации насосов по производительности для перекачиваемой среды с динамической вязкостью до 200 сПз и твердыми включениями до 0,5 % от перекачиваемого объема.
Выбор винтового насоса для горизонтального расположения рекомендуем производить из расчета эксплуатации насоса с номинальной производительностью в пределах 70 - 80% от производительности указанной в таблице, при чем требуемая максимальная производительность не должна превышать
Для просмотра всей таблицыМодель насоса |
Производительность, м³/час |
Максимальное дифференциальное давление, атм |
Потребляемая мощность привода, кВт |
КМХ Г 0,03 - 120
|
0,01 - 0,03 |
12 |
0,1 |
КМХ Г 0,06 - 120 |
0,015 - 0,06 |
12 |
0,1 |
КМХ Г 0,12 - 120
|
0,032 - 0,12 |
12 |
0,12 |
КМХ Г 0,6 - 120 |
0,12 - 0,6 |
12 |
0,12 - 0,4 |
КМХ Г 1,0 - 60 |
0,2 - 1,2 |
6 |
0,2 - 0,5 |
КМХ Г 1,2 - 120
|
0,25 - 1,3 |
12 |
0,2 - 0,8 |
КМХ Г 2,0 - 60 |
0,4 - 2,4 |
6 |
0,4 - 0,8 |
КМХ Г 2,0 - 120 |
0,5 - 2,6 |
12 |
0,35 - 1,35 |
КМХ Г 4,5 -60 |
0,8 - 5,0 |
6 |
0,4 - 1,45 |
КМХ Г 4 -120 |
0,4 -4,4 |
12 |
0,8 - 3,0 |
КМХ Г 3,5 -180 |
0,5 -3,5 |
18 |
1,5 - 3,7 |
КМХ Г 2 - 240 |
0,5 - 2,0 |
24 |
3,0 - 4,5 |
КМХ Г 8,5 - 60 |
1,5 - 8,5 |
6 |
0,8 -3,75 |
КМХ Г 8 - 120 |
1,0 - 8,0 |
12 |
1,0 - 4,5 |
КМХ Г 7,5 - 180 |
1,0 -7,5 |
18 |
1,5 - 6,0 |
КМХ Г 6,5 -240 |
1,6 - 6,5 |
24 |
2,5 - 7,5 |
КМХ Г 5 - 360 |
1,4 - 5,0 |
36 |
3,5 - 8,5 |
КМХ Г 2,5 - 480 |
1,3 - 2,5 |
48 |
5,0 - 7,5 |
КМХ Г 10,5-120 |
1,75 - 10,5 |
12 |
1,8 - 6,5 |
КМХ Г 17,5 - 60 |
3,0 - 17,5 |
6 |
1,5 - 5,0 |
КМХ Г 14- 120 |
1,0 - 14,0 |
12 |
1,3 - 8,0 |
КМХ Г 15 - 180 |
3,0 - 15,0 |
18 |
3,5 - 13,0 |
КМХ Г 11,5 - 240 |
2,0 - 11,5 |
24 |
4,0 - 13,4 |
КМХ Г 6,5 - 360 |
2,0 - 6,5 |
36 |
10,0 - 15,0 |
КМХ Г 20,0 - 60 |
5,0 - 20,0 |
6 |
1,8 - 5,5 |
КМХ Г 17,5 - 80 |
2,0 - 17,5 |
8 |
2,0 - 6,5 |
КМХ Г 25 - 60 |
7,0 - 25,0 |
6 |
2,5 - 7,0 |
КМХ Г 24 - 120 |
3,0 - 24,0 |
12 |
5,0 - 14,5 |
КМХ Г 17 - 240 |
3,0 - 17,0 |
24 |
10,0 - 23,0 |
КМХ Г 20 - 360 |
3,0 - 20,0 |
36 |
15,0 - 38,0 |
КМХ Г 14- 480 |
3,0 - 14,0 |
48 |
20,0 - 40,0 |
КМХ Г 31 - 60 |
2,0 - 31,0 |
6 |
1,7 - 9,2 |
КМХ Г 39 - 60
|
6,0 - 39,0 |
6 |
3,5 - 11,5 |
КМХ Г 40 - 80 |
4,0 - 40,0 |
8 |
3,0 - 17,0 |
КМХ Г 56 - 60 |
10,0 - 56,0 |
6 |
5,0- 15,0 |
КМХ Г 50-120 |
7,0 - 50,0 |
12 |
4,0 - 28,0 |
КМХ Г 41 - 180 |
12,0 - 41,0 |
18 |
15,0 - 35,0 |
КМХ Г 42 - 240 |
10,0 - 42,0 |
24 |
20,0 - 50,0 |
КМХ Г 35 - 360 |
8,0 - 35,0 |
36 |
20,0 - 54,0 |
КМХ Г 30 - 480 |
5,0 - 30,0 |
48 |
28,0 - 77,0 |
КМХ Г 90 - 60 |
20,0 - 90,0 |
6 |
8,0 - 28,0 |
КМХ Г 80 - 120
|
9,0 - 80,0 |
12 |
8,0 - 40,0 |
КМХ Г 70 - 180 |
14,0 - 70,0 |
18 |
16,0 - 52,0 |
КМХ Г 80 - 60 |
14,0 - 80,0 |
6 |
11,0 - 28,0 |
КМХ Г 84 - 120 |
24,0 - 84,0 |
12 |
17,0 - 45,0 |
КМХ Г 70-120 |
20,0 - 74,0 |
18 |
28,0 - 70,0 |
КМХ Г 60 -240 |
14,0 - 60,0 |
24 |
35,0 - 83,0 |
КМХ Г 95 - 240 |
10,0 - 95,0 |
24 |
26,0 - 87,0 |
КМХ Г 80 - 480 |
10,0 - 80,0 |
48 |
56,0 - 156,0 |
КМХ Г 150 - 60 |
30,0 - 150,0 |
6 |
15,0 - 40,0 |
КМХ Г 150 - 120 |
20,0 - 150,0 |
12 |
22,0 - 70,0 |
КМХ Г 170 - 60 |
40,0 - 170,0 |
6 |
10,0 - 40,0 |
КМХ Г 250 - 60 |
50,0 - 250,0 |
6 |
28,0 - 75,0 |
КМХ Г 400 - 60 |
65,0 - 400,0 |
6 |
40,0 - 90,0 |
В таблице указана наиболее востребованная часть оборудования выпускаемая ООО "КАМИМТЕХ". В распоряжении компании имеется более 120 моделей винтовых пар с различными геометрическим размерами, производительностью и дифференциальным давлением позволяющих предложить.
В случае если динамическая вязкости перекачиваемой среды превышает 200 сПз необходимо учесть повышение потребляемой мощности в соответствии с коэффициентом.
Для просмотра всей таблицыДинамическая вязкость, с Пз |
Коэффициент |
до 200 |
1 |
от 200 до 500 |
1,1 |
от 500 до 1000 |
1,3 |
от 1000 до 2000 |
1,6 |
от 2000 до 5000 |
1,8 |
от 5000 до 10000 |
2 |
