Описание

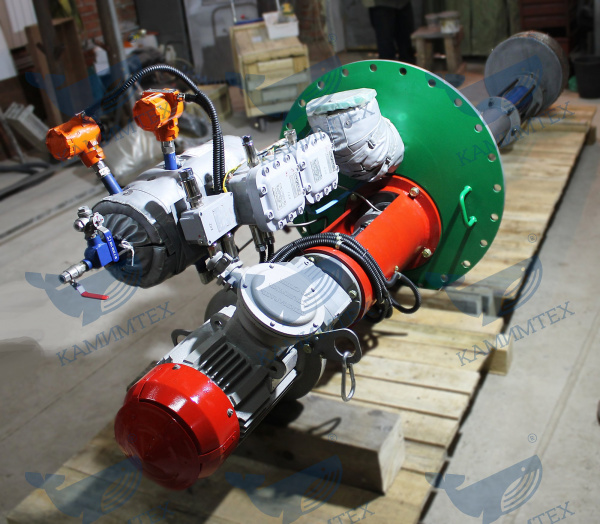

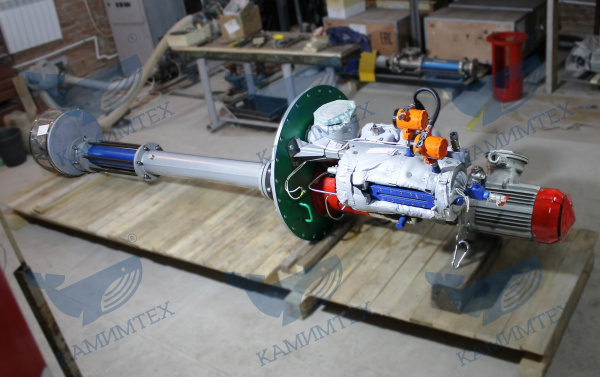

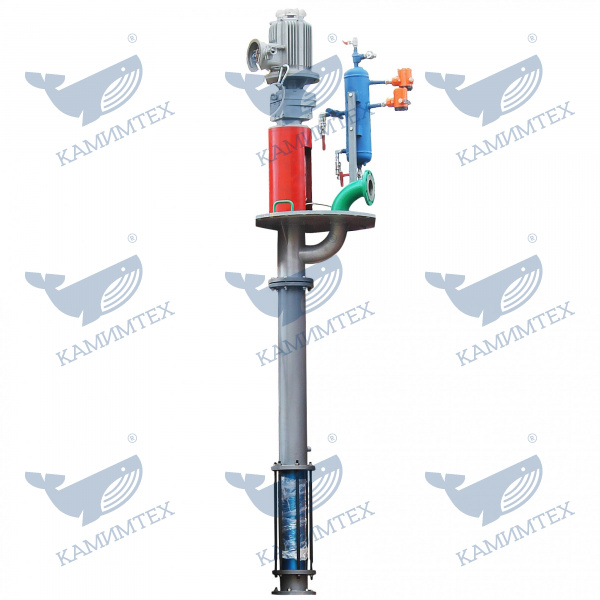

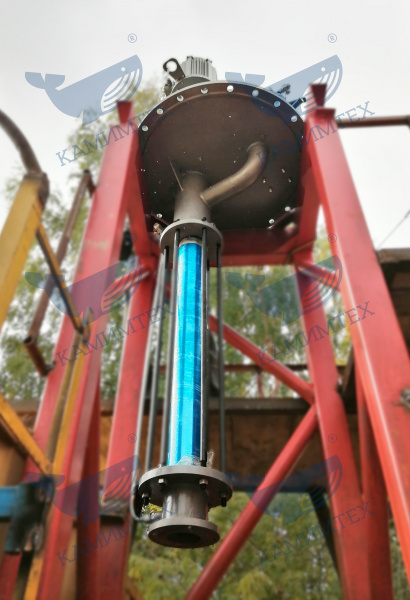

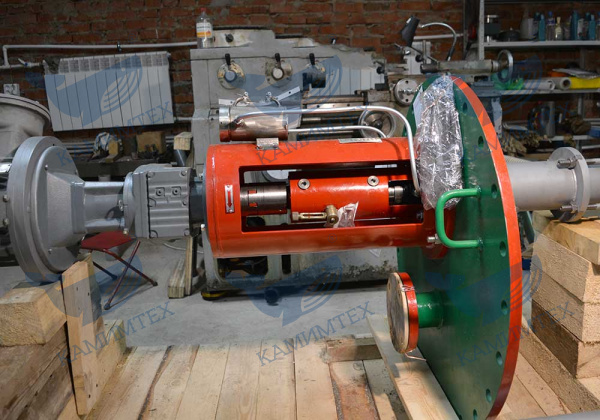

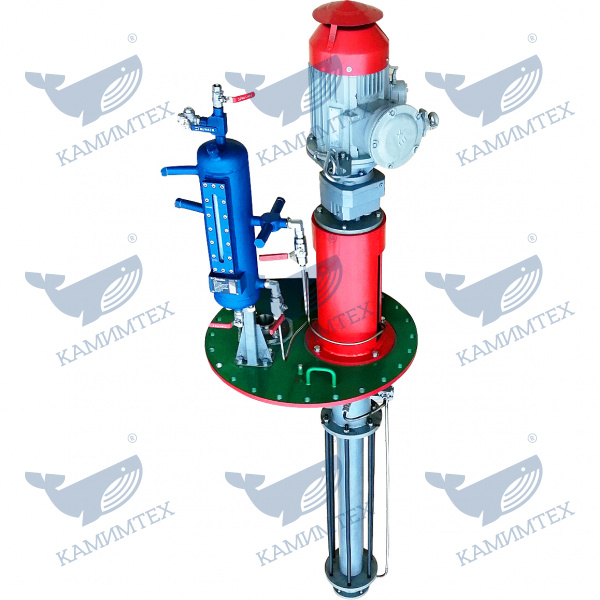

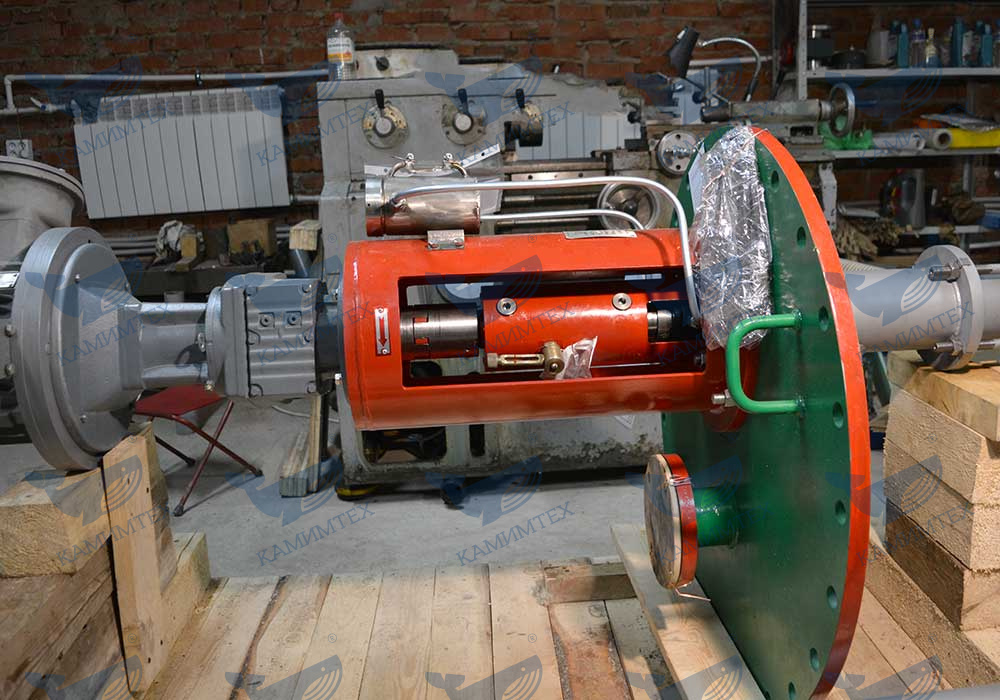

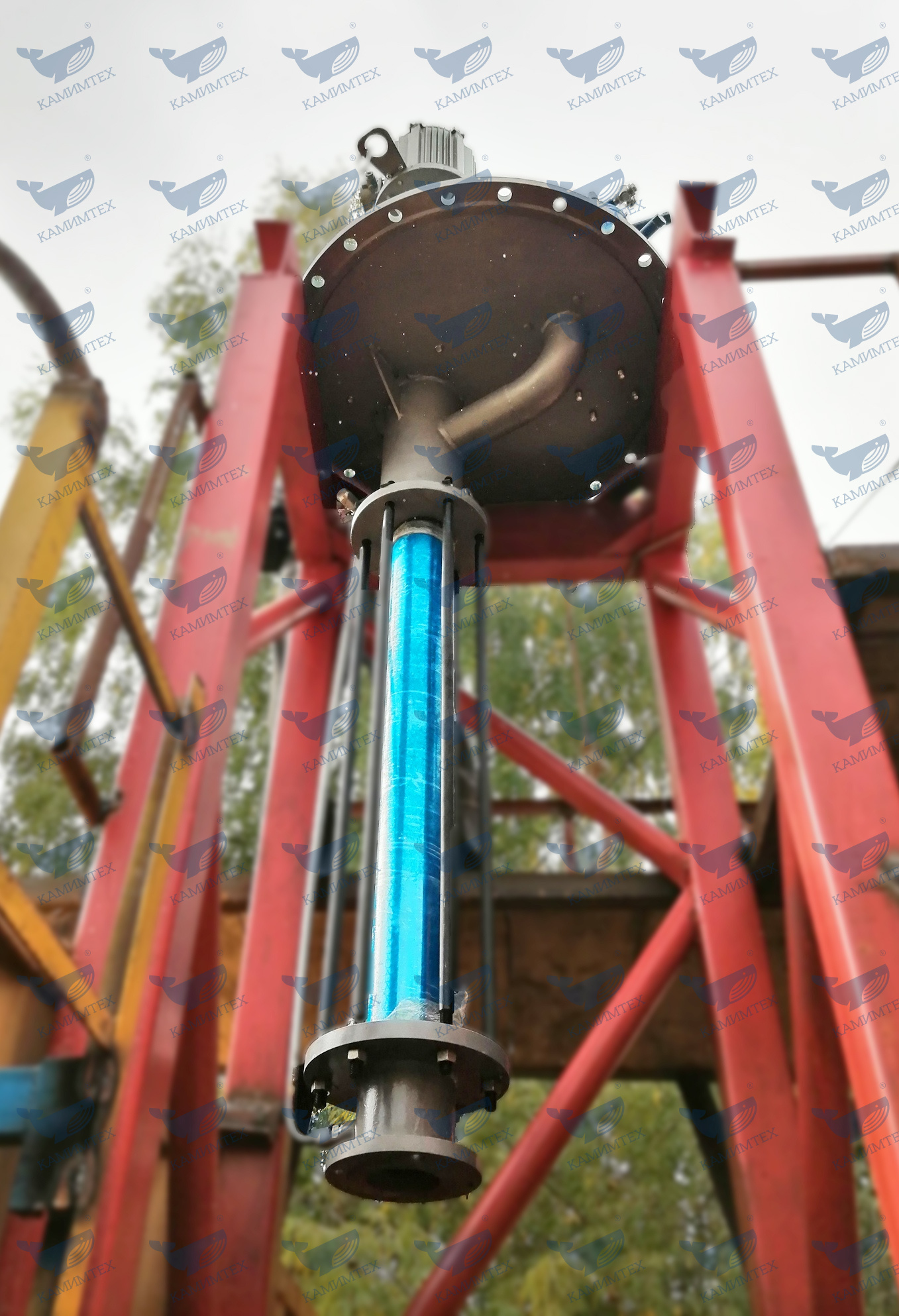

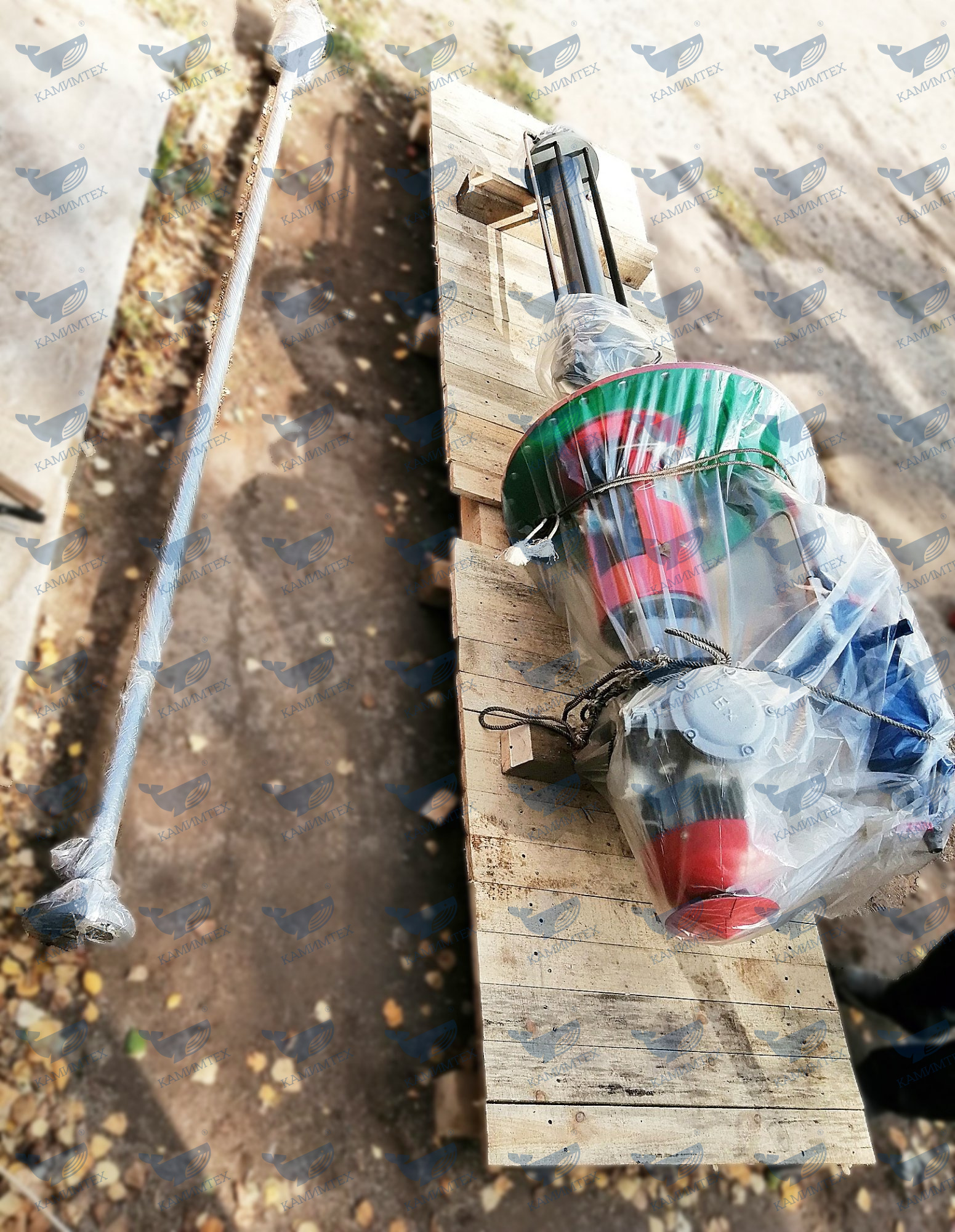

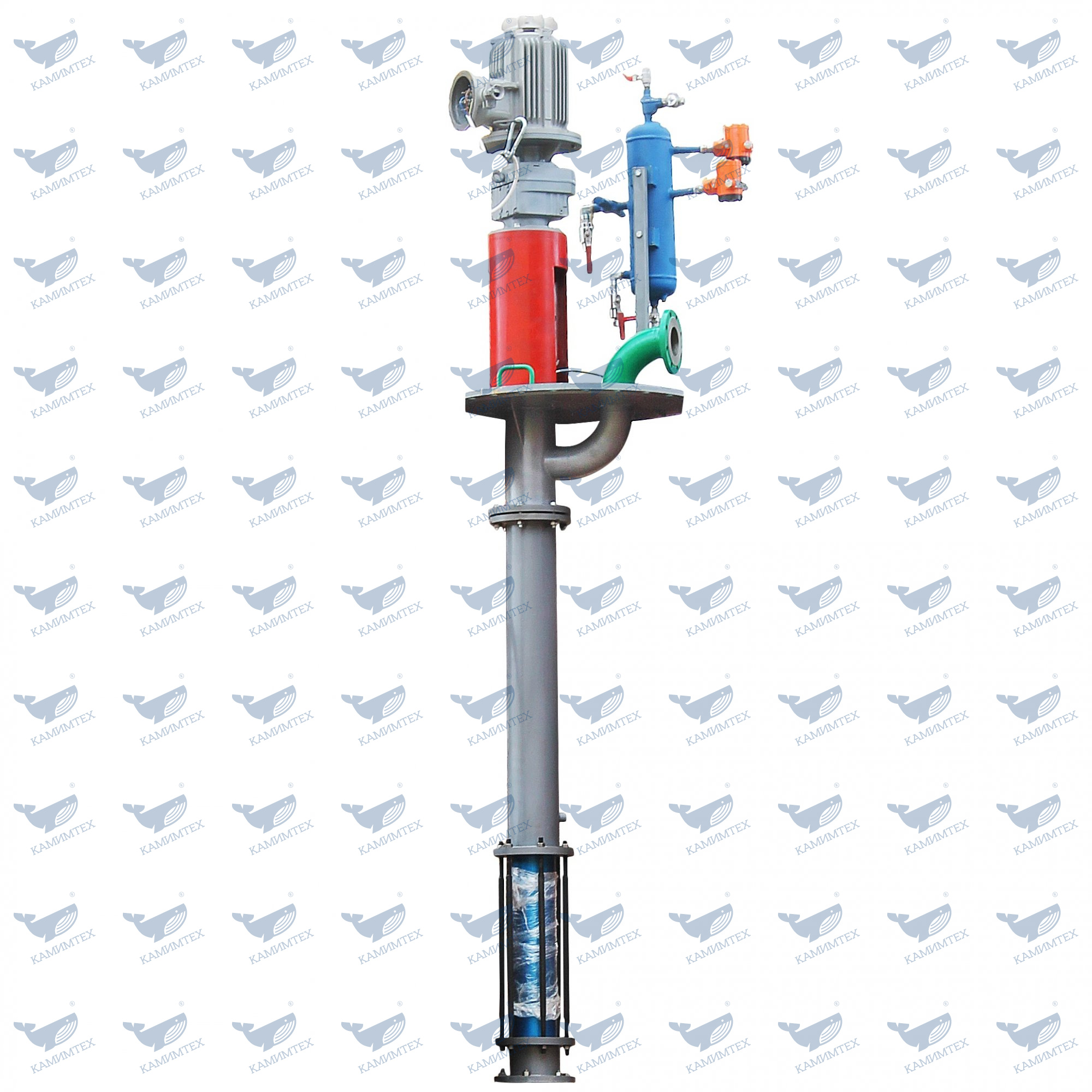

Полупогружной винтовой насосный агрегат типа КМХ В предназначен для установки на горловину емкости с целью перекачивания содержащегося в ней продукта. По сравнению с центробежными полупогружными насосами винтовой насос способен перекачивать высоковязкие жидкости с твердыми включениями, эмульсию в виде воды и нефти, либо смесь из жидкостей с разной вязкостью, плотностью и включениями.
Винтовой насос способен работать в режиме самовсасывания с глубины до 8 метров и кратковременно перекачивать газовые пробки.
Полупогружной винтовой насосный агрегат типа КМХ В может быть изготовлен производительностью от 0,5 м3/час до 200 м3/час и дифференциальным давлением до 4,5 МПа (45,0 кг/см2).
В зависимости от условий эксплуатации насоса и перекачиваемой среды полупогружной насос может быть изготовлен в общепромышленном или взрывозащищенном исполнении, коррозионностойком или некоррозионностойком исполнении.
Модельный ряд
Условное обозначение винтовых насосов марки КМХ:
1 - Марка
2 - Горизонтальный (Г), Вертикальный (В)
3 - Производительность в м3/час
4 - Напор в метрах
5 - Коррозионностойкое исполнение (К), Общепромышленное исполнение (О)
6 - Сальниковое уплотнение вала (С), Одинарное торцевое уплотнение (Т), Двойное торцевое уплотнение (2Т)
7 - Бункер на приеме насоса со шнековым питателем (Б Длина х Ширина в мм)
8 - УХЛ - климатическое исполнение, категория размещения при эксплуатации
Для оперативного подбора полупогружного вертикального винтового насоса рекомендуем воспользоваться таблицей модельного ряда
Для просмотра всей таблицы
листайте вправо →
|
Модель насоса
|
Номер исполнения насоса ННВП в соответствии с техническими параметрами ETT №П1-01.04. М-0080
|
Производительность, м³/час
|
Дифференциальное давление, min/nom/max, в атм
|
Потребляемая мощность привода в номинальном режиме, в кВт
|
|
КМХ B 3-32
|
1
|
3,0
|
1,0/3,2/6,0
|
0,58
|
|
КМХ B 3-40
|
2
|
3,0
|
1,0/4,0/6,0
|
0,7
|
|
КМХ B 3-60
|
3
|
3,0
|
1,0/6,0/6,0
|
0,95
|
|
КМХ В 3,5 - 40
|
4
|
3,5
|
1,0/4,0/6,0
|
0,8
|
|
КМХ В 3,5 - 80
|
5
|
3,5
|
1,0/3,5/12,0
|
1,7
|
|
КМХ В 6,3 - 12,5
|
6
|
6,3
|
1,0/1,25/6,0
|
0,8
|
|
КМХ В 6,3 - 32
|
7
|
6,3
|
1,0/3,2/6,0
|
1,2
|
|
КМХ В 6,3 - 40
|
8
|
6,3
|
1,0/4,0/6,0
|
1,4
|
|
КМХ В 6,3 - 50
|
9
|
6,3
|
1,0/5,0/6,0
|
1,8
|
|
КМХ В 6,3 - 60
|
10
|
6,3
|
1,0/6,0/6,0
|
1,9
|
|
КМХ В 6,3 - 80
|
11
|
6,3
|
1,0/8,0/12,0
|
2,3
|
|
КМХ В6,3 - 120
|
12
|
6,3
|
1,0/12,0/12,0
|
3,75
|
|
КМХ В 12,5 - 12,5
|
13
|
12,5
|
1,0/1,25,0/6,0
|
1,5
|
|
КМХ В 12,5 - 20
|
14
|
12,5
|
1,0/2,0/6,0
|
1,75
|
|
КМХ В 12,5 - 32
|
15
|
12,5
|
1,0/3,2/6,0
|
2,0
|
|
КМХ В 12,5 - 40
|
16
|
12,5
|
1,0/4,0/6,0
|
2,5
|
|
КМХ В 12,5 - 50
|
17
|
12,5
|
1,0/5,0/6,0
|
3,25
|
|
КМХ В 12,5 - 60
|
18
|
12,5
|
1,0/6,0/6,0
|
3,75
|
|
КМХ В 12,5 - 80
|
19
|
12,5
|
1,0/8,0/12,0
|
5,1
|
|
КМХ В 12,5 - 100
|
20
|
12,5
|
1,0/10,0/12,0
|
6,5
|
|
КМХ В 12,5 - 120
|
21
|
12,5
|
1,0/12,0/12,0
|
7,5
|
|
КМХ В 12,5 - 150
|
22
|
12,5
|
1,0/15,0/18,0
|
14,0
|
|
КМХ В 12,5 - 200
|
23
|
12,5
|
1,0/20,0/24,0
|
15,0
|
|
КМХ В 12,5 - 250
|
24
|
12,5
|
1,0/25,0/30,0
|
26,0
|
|
КМХ В 12,5 - 300
|
25
|
12,5
|
1,0/30,0/30,0
|
26,0
|
|
КМХ В 12,5 - 350
|
26
|
12,5
|
1,0/35,0/36,0
|
28,0
|
|
КМХ В 20 - 60
|
27
|
20,0
|
1,0/6,0/6,0
|
5,8
|
|
КМХ В 20 - 80
|
28
|
20,0
|
1,0/8,0/12,0
|
7,5
|
|
КМХ В 20 - 100
|
29
|
20,0
|
1,0/12,0/12,0
|
10,5
|
|
КМХ В 20 - 150
|
30
|
20,0
|
1,0/15,0/18,0
|
16,0
|
|
КМХ В 25 - 12,5
|
31
|
25,0
|
1,0/1,25/6,0
|
16,0
|
|
КМХ В 25 - 20
|
32
|
25,0
|
1,0/4,0/6,0
|
3,4
|
|
КМХ В 25 - 32
|
33
|
25,0
|
1,0/3,2/6,0
|
4,3
|
|
КМХ В 25 - 50
|
34
|
25,0
|
1,0/5,0/6,0
|
6,0
|
|
КМХ В 25 - 80
|
35
|
25,0
|
1,0/8,0/12,0
|
11,7
|
|
КМХ В 25 - 100
|
36
|
25,0
|
1,0/10,0/12,0
|
12,0
|
|
КМХ В 25 - 120
|
37
|
25,0
|
1,0/12,0/12,0
|
15,0
|
|
КМХ В 25 - 150
|
38
|
25,0
|
1,0/15,0/18,0
|
19,0
|
|
КМХ В 25 - 200
|
39
|
25,0
|
1,0/20,0/24,0
|
25,0
|
|
КМХ В 25 - 250
|
40
|
25,0
|
1,0/25,0/30,0
|
28,0
|
|
КМХ В 25 - 300
|
41
|
25,0
|
1,0/30,0/30,0
|
34,0
|
|
КМХ В 25 - 350
|
42
|
25,0
|
1,0/35,0/36,0
|
42,0
|
|
КМХ В 30 - 80
|
43
|
30,0
|
1,0/8,0/12,0
|
13,0
|
|
КМХ В 40 - 30
|
44
|
40,0
|
1,0/3,0/6,0
|
6,5
|
|
КМХ В 40 - 60
|
45
|
40,0
|
1,0/6,0/6,0
|
12,0
|
|
КМХ В 50 - 50
|
46
|
50,0
|
1,0/5,0/6,0
|
12,0
|
|
КМХ В 50 - 80
|
47
|
50,0
|
1,0/8,0/12,0
|
20,0
|
|
КМХ В 50 - 100
|
48
|
50,0
|
1,0/10,0/12,0
|
24,0
|
|
КМХ В 50 - 120
|
49
|
50,0
|
1,0/12,0/12,0
|
28,0
|
|
КМХ В 50 - 150
|
50
|
50,0
|
1,0/15,0/18,0
|
34,0
|
|
КМХ В 50 - 200
|
51
|
50,0
|
1,0/4,0/6,0
|
40,0
|
|
КМХ В 50 - 250
|
52
|
50,0
|
1,0/20,0/24,0
|
47,0
|
|
КМХ В 50 - 300
|
53
|
50,0
|
1,0/30,0/30,0
|
56,0
|
|
КМХ В 50 - 350
|
54
|
50,0
|
1,0/35,0/36,0
|
72,0
|
|
КМХ В 50 - 450
|
55
|
50,0
|
1,0/45,0/48,0
|
110,0
|
|
КМХ В 80 - 40
|
56
|
80,0
|
1,0/4,0/6,0
|
17,5
|
|
КМХ В 80 - 80
|
57
|
80,0
|
1,0/8,0/12,0
|
34,0
|
|
КМХ В 100 - 12,5
|
58
|
100,0
|
1,0/1,25/6,0
|
12,0
|
|
КМХ В 100 - 32
|
59
|
100,0
|
1,0/3,2/6,0
|
18,0
|
|
КМХ В 100 - 50
|
60
|
100,0
|
1,0/5,0/6,0
|
18,0
|
|
КМХ В 100 - 60
|
61
|
100,0
|
1,0/6,0/6,0
|
20,0
|
|
КМХ В 150 - 50
|
62
|
150,0
|
1,0/5,0/6,0
|
35,0
|
|
КМХ В 200 - 32
|
63
|
200,0
|
1,0/3,2/6,0
|
28,0
|
|
КМХ В 200 - 50
|
64
|
200,0
|
1,0/5,0/6,0
|
45,0
|
Примечания
В таблице указан модельный ряд полупогружных насосов разработанный ООО «КАМИМТЕХ» в соответствии с требованиями предъявляемыми к конструкции и характеристикам перекачиваемой среды в «Единых Технических Требованиях на нефтяные вертикальные полупогружные №П1-01.04 М-0080 ПАО НК «Роснефть».

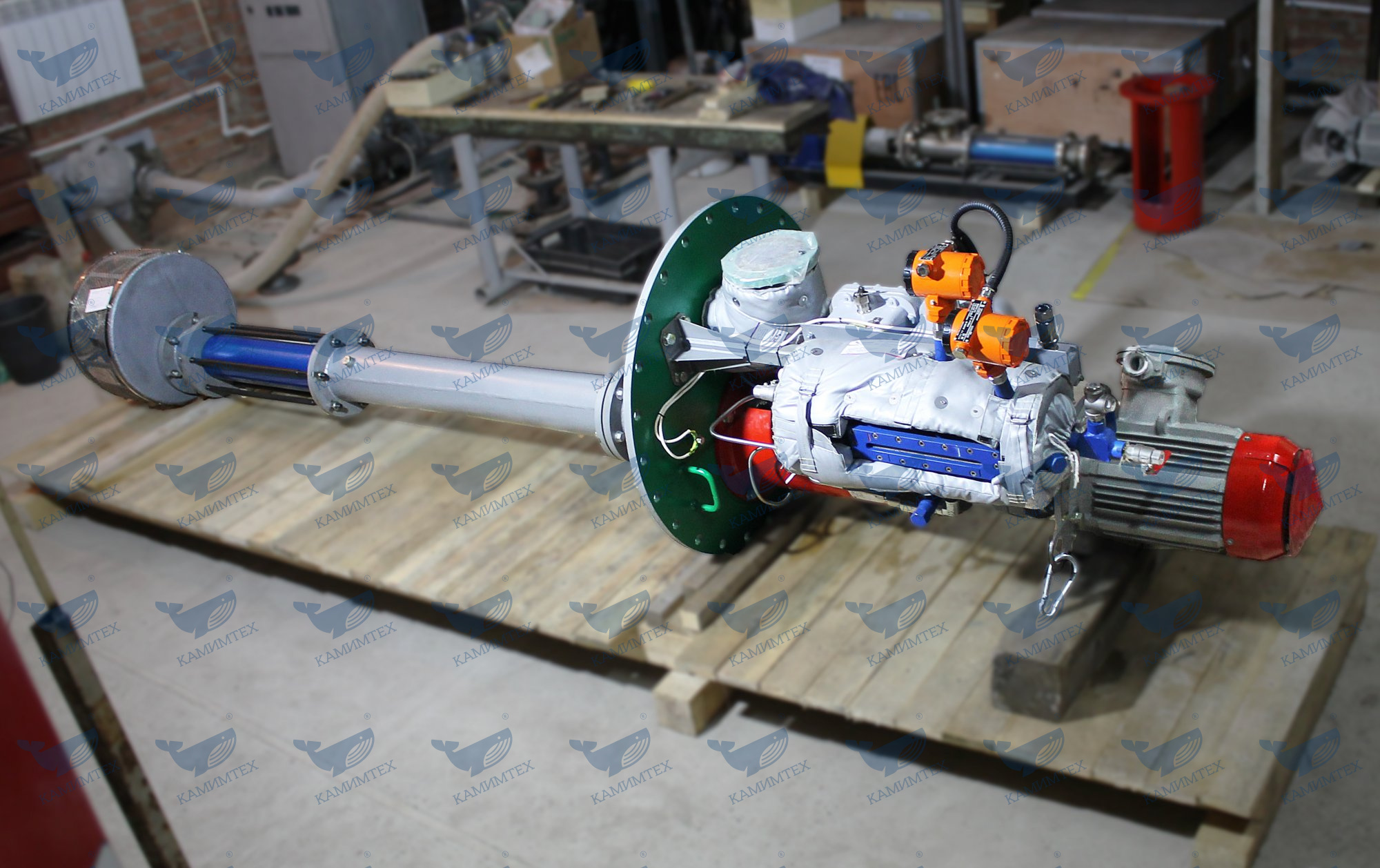

Длина погружной части насосных агрегатов (от нижней плоскости опорной плиты до нижней плоскости приемного фильтра) может быть выполнена в следующих размерах: 2750, 3250, 3550, 3750, 3950, 4250, 4450, 4750, 5250, 5450, 6250, 6450 мм, либо любой другой по согласованию.

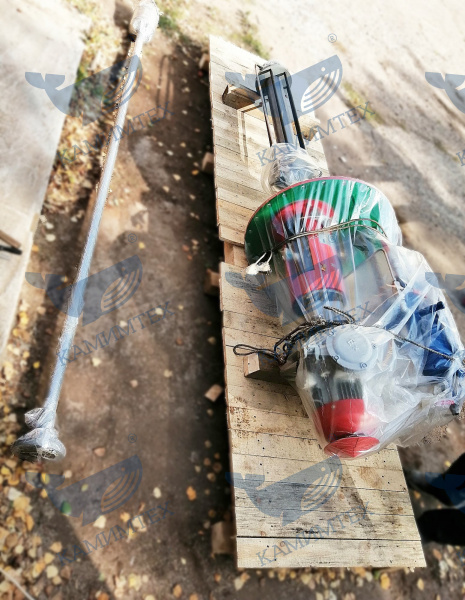

Насосные агрегаты поставляются смонтированными на опорную плиту DN 700. По требованию размер монтажной плиты может быть изменен на DN 600 или DN 800, либо на другой размер по согласованию.
Насосные агрегаты производятся в двух материальных исполнениях погружной части: из стали 09Г2С и 12Х18Н10Т, валы и ротор насоса для обоих материальных исполнений выполняется из стали 12Х18Н10.

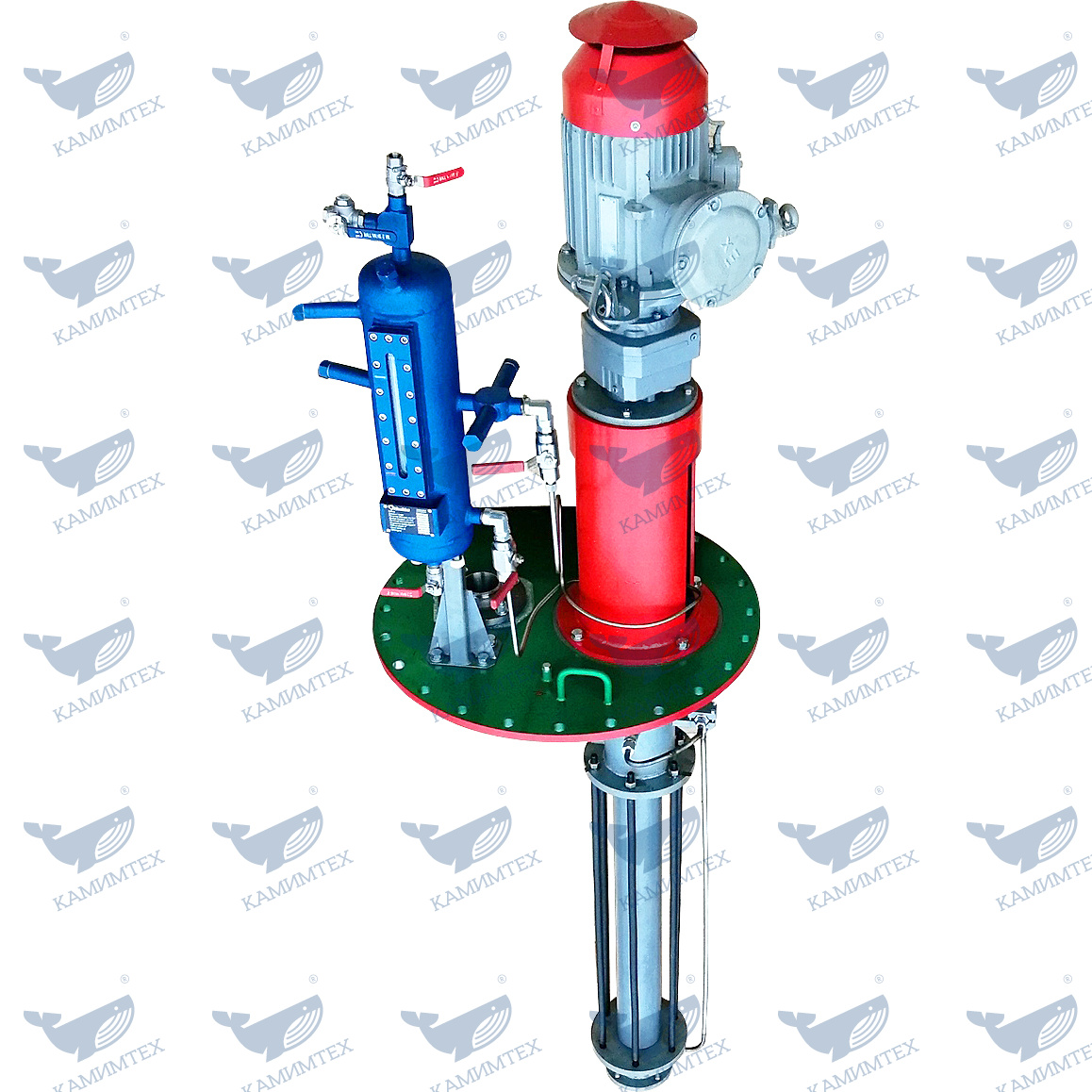

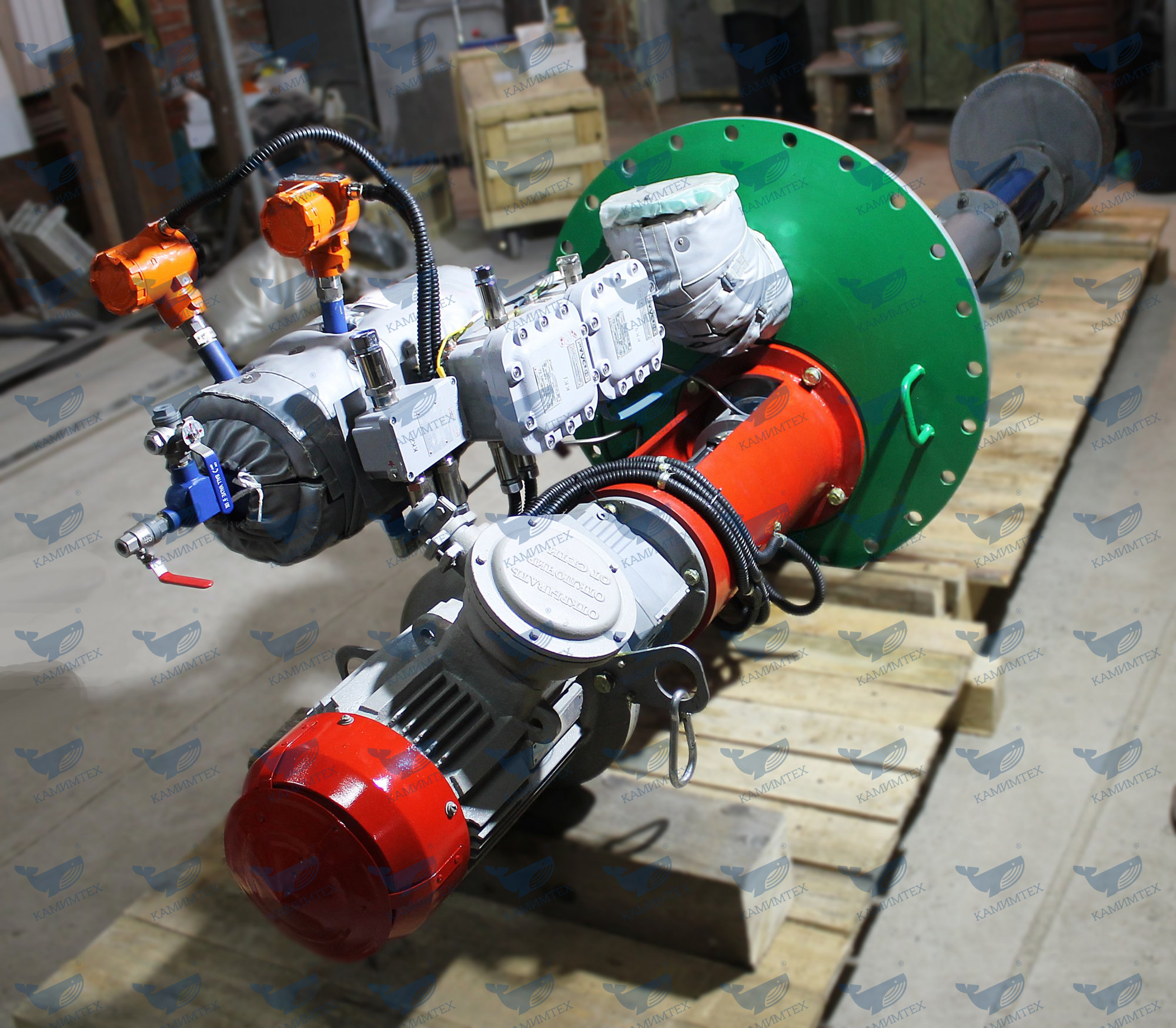

В зависимости от места эксплуатации насосные агрегаты могут быть укомплектованы: сальником, одинарным или двойным торцевым уплотнением; термосифонной системой с датчиком уровня жидкости; датчиками температуры, вибрации, давления; ответным фланцем с крепежом и прокладкой; комплектом ЗИП в соответствии с требованиями технического задания, распорным устройством для дополнительной фиксации насосного агрегата в емкости.
По типу электродвигателя исполнение может быть общепромышленное и взрывозащищённое, по климатическому исполнению У или УХЛ.
