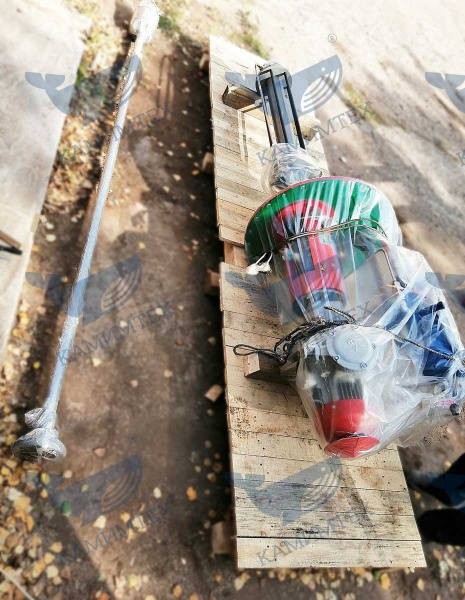

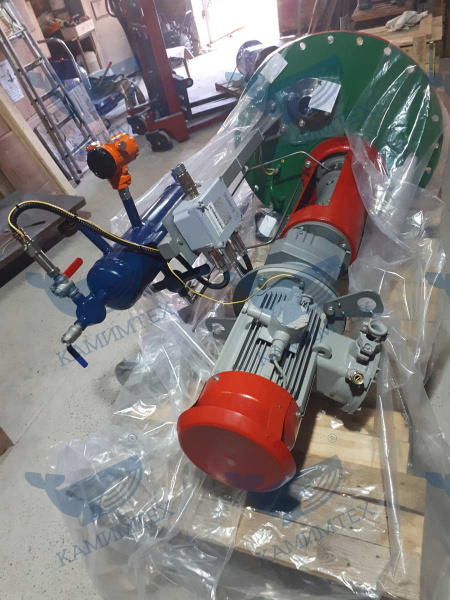

Агрегат КМХ (Ву 5,25) 6,3-120 О 2Т Вз У1 изготовлен для нужд ПАО АНК «Роснефть» по индивидуальному опросному листу, предназначен для перекачки нефти и нефтесодержащей жидкости, вязких продуктов с твердыми включениями.
Полупогружной винтовой насосный агрегат КМХ (Ву5,25) 6,3-120-О-2Т-ВЗ-У1 изготовлен по Методическим указаниям компании ПАО НК «Роснефть» ЕТТ на насосы артезианские погружные, нефтяные вертикальные полупогружные №П1-01.04 М-0080.
Насос изготовлен с габаритно присоединительными размерами и техническим характеристиками в соответствии с насосом ННВП 12-5,0-М1-Ех-У-СО. Глубина погружения насоса с учетом фильтра 5,25 метра полупогружной винтовой насосный агрегат КМХ (Ву5,25) 6,3-120-О-2Т-ВЗ-У1, насос самовсасывающий.
Расшифровка названия модели
Ву - расположение насоса Вертикальное, укороченный вариант
5,25 - глубина погружения насоса от нижней плоскости опорного фланца до нижней точки насоса, м
6,3 - производительность насоса, м3/час
120 - напор, м
О - общепромышленное исполнение
2Т - двойное торцевое уплотнение
Вз - взрывозащищенное исполнение
У1 - климатическое исполнение, категория размещения при эксплуатации
Конструкция насоса и материалы составных частей:
|
Расположение насоса
|
вертикальное
|
|
Всасывающий патрубок (на входе насоса)
|
DN 80 с защитной сеткой - фильтром
|
|
Узел нагнетания (на выходе из насоса)
|
DN 80, РN 16
|
|
Опорный фланец насоса
|
Ду 700, Ру0,6
|
|
Класс взрывозащиты электродвигателя
|
1Exd II BT4
|
|
Подшипниковый узел
|
сталь 20
|
|
Выкидной корпус с выкидным фланцем
|
сталь 20
|
|
Патрубок всасывания
|
сталь 20
|
|
Приемная труба
|
сталь 20
|
|
Вал насоса
|
нержавеющая сталь
|
|
Соединение валов
|
шарнирное, заполненное смазкой и закрытое манжетой
|
|
Материал манжеты
|
NBR
|
|
Ротор (винт насоса)
|
нержавеющая сталь
|
|
Статор
|
NBR
|
|
Уплотнение вала
|
торцевое уплотнение двойного типа
|
|
Торцевое уплотнение
|
Вращающиеся кольца: карбид-кремния
|
|
Стационарные кольцо
|
карбид-кремния
|
|
Корпус торцевого уплотнения
|
Сталь 20
|
|
Окраска стальных поверхностей
|
покрытие ЛКП в 2 слоя
|
|
Цветовое решение
|
Корпоративная раскраска ПАО НК «РОСНЕФТЬ»
|
Рабочие характеристики
|
Производительность насоса
|
6.3 м³/час
|
|
Напор
|
120 м
|
|
Скорость вращения вала насоса
|
262 об/мин
|
|
Потребляемая мощность привода
|
3.5 кВт
|
|
Глубина погружной части насоса
|
5250 мм (от нижней точки фильтра до нижней плоскости опорной плиты)
|
Комплект ЗИП
|
Торцевое уплотнение
|
1 кмп.
|
|
Комплект подшипников насоса
|
2 кмп.
|
|
Соединительная муфта
|
1 кмп.
|
|
Комплект крепежа опорной плиты и прокладка
|
1 шт.
|
|
Статор насоса
|
1 кмп.
|
